Чем отличается сальниковый компенсатор от сильфонного

Содержание

• Сальниковые компенсаторы
• Сильфонные компенсаторы

Рабочие вещества при движении воздействуют на внутренние стенки трубопровода. От перепадов температур трубы расширяются, а от механических вибраций смещаются в пространстве. Избежать аварийных разрывов помогают компенсаторы перемещения. Устройства снижают напряжения в металле, равномерно распределяют нагрузку, стабилизируют работу системы. Компенсирующие элементы повышают срок службы трубопроводных коммуникаций при оседании почвы.

Механизм применяют в технологических схемах для разделения сред, уплотнения стыков, разгрузки опорных конструкций. При установке элементов учитывают давление и состав транспортируемой среды. В зависимости от условий эксплуатации оболочку устройства выполняют из металлической гофры, резины, эластичных и газоплотных материалов.

Сальниковые компенсаторы уменьшают влияние температурных колебаний на целостность трубопроводных сетей. Устройство состоит из двух стальных труб, одну из которых располагают внутри другой. Между ними помещают сальниковую набивку из фторопласта, которая заполняет свободное пространство и повышает герметичность. Уплотнительные кольца подвержены интенсивному износу, что может привести к аварийным разрывам и гидравлическим утечкам. Необходима периодическая замена элемента.

Технические параметры:

• рабочая среда: вода, водяной пар;
• максимальная температура: +300°С;
• номинальное давление: 1,6...2,5 МПа;
• тип конструкции: односторонний, двусторонний;
• присоединение: приварное;
• условный проход: 100-1400 мм;
• компенсирующая способность: 200-800 мм;
• сферы применения: системы отопления и водоснабжения;
• эксплуатационный срок: 3 года.

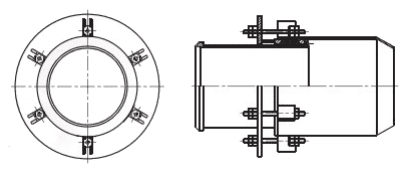

Схема сальниковых компенсаторов

Механизм компенсирует температурное расширение труб за счет гибкой гофрированной вставки. Принцип работы компенсатора основан на восприятии посторонних усилий и сдерживании их распространения по трубам. Сильфон сохраняет герметичность сети, при температурных перенапряжениях растягивается поперек. Элемент производят из упругих материалов, которые проходят испытания на растяжение, сжатие и изгиб.

Сильфонная вставка защищает трубопровод от разгерметизации, выравнивает соосность, предотвращает разрушение арматуры. Деталь размещают в защитном кожухе, который препятствует попаданию грязи или земли между гофрами.

Характеристики:

• диаметр проходного сечения: от 100 до 1200 мм;
• номинальное давление: < 4 МПа;
• вид перемещения: осевой, поворотный, стартовый;
• температурный диапазон: -70°С...+500°С;
• соединение: фланцевое, приварное;
• перемещаемые вещества: жидкость, газ, пар;
• класс по ремонтопригодности: невосстанавливаемый;
• области использования: нефтегазовый комплекс, атомные станции, металлургическая промышленность, коммунальное хозяйство.

Сильфонный тип изделия устраняет высокочастотные вибрации. Гофрированная оболочка из нержавеющей стали позволяет применять устройство в агрессивных средах с высокой коррозионной активностью. При использовании детали в криогенных зонах предусмотрена теплоизоляция. Для повышения компенсирующих свойств возможна установка нескольких сильфонных частей.

Схема сильфонных компенсаторов

Разница в применении

Сальниковый компенсатор перекачивает воду и пар, длительность эксплуатации ограничена истиранием уплотнителей. Элемент требует регулярного обслуживания. Подходит для теплотрасс сложного технологического исполнения.

Сильфонный компенсирующий механизм подбирают для газообразных компонентов, используют при строительстве новых магистральных линий. Срок службы составляет от 10 до 15 лет.
